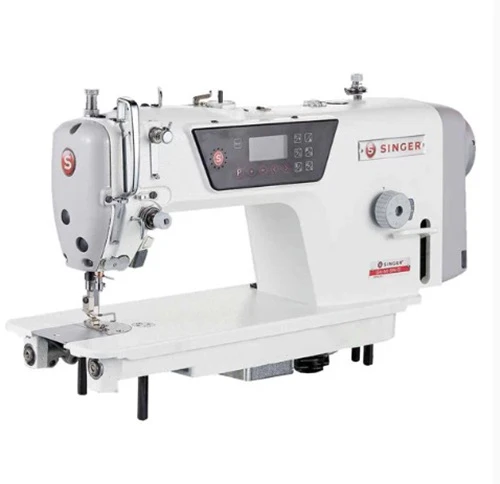

ส่วนประกอบหลักและหลักการทำงานพื้นฐานของจักรเย็บผ้ากุ๊นอุตสาหกรรม

จักรเย็บผ้ากุ๊นเป็นจักรเย็บผ้าอเนกประสงค์อเนกประสงค์สูง โดยมีคุณสมบัติตรงตามเกณฑ์สามประการต่อไปนี้:

1) ประเภทของตะเข็บคือ 301 lockstitch;

2) เข็มเย็บผ้าจะเคลื่อนที่ในแนวตั้งเป็นเส้นตรง

3) การป้อนผ้าสามารถทำได้โดยใช้สุนัขป้อนอาหาร (หรือระบบสุนัขป้อนอาหารผสม)





◆หลักการทำงานของกลไกเข็ม

กลไกเข็มอยู่ในหมวดหมู่ของกลไกข้อเหวี่ยงตัวเลื่อนระนาบ ในขณะที่เพลาหลักหมุน มันจะขับเคลื่อนข้อเหวี่ยงหลักเข็ม ซึ่งจะส่งการเคลื่อนที่เชิงเส้นตรงไปยังหลักเข็มที่ยึดอยู่กับตัวเลื่อนผ่านตัวเชื่อมหลักเข็ม ซึ่งช่วยให้เข็มตรงที่ยึดไว้บนหลักเข็มสามารถดำเนินการเย็บเจาะผ้าได้

◆ฟังก์ชั่น

หน้าที่ของกลไกเข็มในจักรเย็บผ้ากุ๊นอุตสาหกรรมคือการนำด้ายผ่านผ้าในระหว่างการเย็บ ทำให้เกิดห่วงด้าย ด้วยการประสานงานที่แม่นยำกับตะขอ คันบังคับ และกลไกการป้อน ช่วยให้ด้ายบนและล่างประสานและขันให้แน่น ทำให้เกิดเป็นตะเข็บล็อค 301



◆ ฟังก์ชั่น

เพื่อให้จุดกระสวยผ่านห่วงด้ายเข็มในเวลาที่กำหนด โดยขยายและขยายให้ใหญ่ขึ้น เพื่อให้สามารถล้อมรอบตัวกระสวยและประสานเกลียวด้ายบนและล่างได้สำเร็จ เตรียมคันโยกดึงขึ้นเพื่อขันให้แน่น เย็บร้อย

◆ การประสานการเคลื่อนที่ของตัวกระสวยและกระสวย

กระสวยจักรที่มีด้ายด้านล่างจะถูกสอดเข้าไปในตัวกระสวย ทั้งตัวกระสวยและกระสวยจะติดตั้งอยู่บนแกนขอเกี่ยวในเตียงขอเกี่ยว โดยที่ตัวกระสวยยังคงอยู่กับที่ ในขณะที่กระสวยจะหมุนไปรอบแกนขอเกี่ยวในขณะที่ดึงด้ายด้านล่างออก กลไกความตึงแบบสปริงโหลดบนตัวกระสวยจะส่งแรงตึงด้ายด้านล่างขณะดึงออก ซึ่งส่งผลโดยตรงต่อคุณภาพการตัดเย็บ ความตึงนี้สามารถปรับได้โดยใช้สกรูบนสปริงแรงดึง

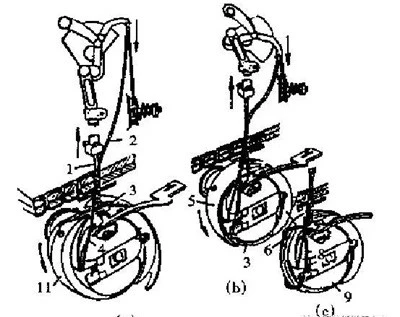

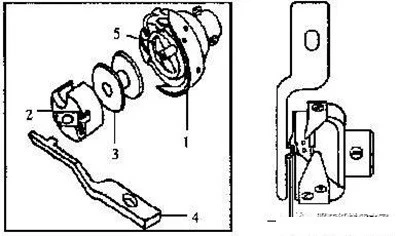

◆ หลักการทำงานของตะขอหมุน

กลไกขอเกี่ยวแบบหมุนช่วยให้สามารถขอเกี่ยว กางออก และปลดด้ายได้โดยการหมุนทวนเข็มนาฬิกาอย่างต่อเนื่องของตัวขับรถรับส่งที่ยึดไว้บนเพลาขอเกี่ยว

1) การเกี่ยว

หลังจากที่เข็มยกขึ้นจากตำแหน่งต่ำสุดในระยะหนึ่ง ทำให้เกิดห่วงด้ายที่เหมาะสมที่สุด จุดส่งจะหมุนทวนเข็มนาฬิกาไปยังเส้นกึ่งกลางเข็มและเข้าสู่ห่วงด้ายด้านบน

2) การแพร่กระจาย

(1) ในขณะที่คนขับรถหมุน ด้ายด้านบนจะเลื่อนไปตามลูกขนไก่ชี้เข้าไปในร่องที่ฐานของมัน

(2) การหมุนอย่างต่อเนื่องทำให้ด้ายสั้นถูกดันไปข้างหน้าในขณะที่ด้ายยาวถูกตะขอคล้องด้ายจับไว้และดึงไปข้างหลัง โดยบิดห่วง 180 องศา

(3) คนขับรถรับส่งยังคงดึงและยืดห่วงด้ายด้านบน ซึ่งพันรอบตัวกระสวยและกระสวย โดยผ่านช่องว่างระหว่างตะขอกำหนดตำแหน่งและร่องฐานของตะขอ ในระหว่างกระบวนการนี้ ห่วงด้ายด้านบนจะล้อมรอบด้ายด้านล่าง

3) การปล่อยตัว

ส้นกระสวยจะคล้องห่วงด้ายด้านบนรอบฐานขอเกี่ยว ณ จุดนี้ คันโยกขึ้นอย่างรวดเร็ว ส่งผลให้ห่วงเกลียวด้านบนหลุดออกจากส้นรถรับส่งและขอบของตัวขับรถรับส่งที่กำลังหมุนอย่างรวดเร็ว และในที่สุดก็ผ่านช่องว่างระหว่างขอเกี่ยวแบบหมุนและขอเกี่ยวกำหนดตำแหน่ง

4) ในที่สุด เมื่อประสานกับคันดึงและกลไกการดึงด้าย ด้ายบนและล่างที่เชื่อมต่อกันจะถูกขันให้แน่นภายในเนื้อผ้า

◆ ฟังก์ชั่น

ในแต่ละรอบการเย็บในกระบวนการสร้างตะเข็บ กลไกคันดึงจะควบคุมการจ่ายและการคืนด้ายด้านบนในปริมาณที่เหมาะสม ทำให้ด้ายด้านบนและด้านล่างที่เชื่อมต่อกันแน่นภายในเนื้อผ้า จากนั้นจึงดึงด้ายด้านบนที่ต้องการออกมา สำหรับตะเข็บถัดไปจากการเก็บด้าย

◆ หลักการ

กลไกคันโยกหยิบขึ้นเป็นกลไกข้อเหวี่ยงสไลเดอร์ระนาบ

◆ ฟังก์ชั่น

ในระหว่างกระบวนการสร้างตะเข็บ กลไกการป้อนจะประสานการเคลื่อนที่กับกลไกเข็ม ตะขอ และคันโยก โดยจะเคลื่อนผ้าไปข้างหน้าหรือข้างหลังในปริมาณที่เหมาะสมในเวลาที่เหมาะสม

ซึ่งสามารถทำได้โดยอาศัยความร่วมมือระหว่างสุนัขป้อนอาหารและตีนผีเย็บผ้า ตีนเย็บผ้าสร้างแรงเสียดทานระหว่างชั้นผ้าและฟันจักร ทำให้ผ้าถูกดันไปข้างหน้าตามการเคลื่อนไหวของฟันจักร
